灵活应对航空航天领域长悬伸铣削加工

2018-3-24

来源:山高刀具

点击数: 2796 作者:山高刀具

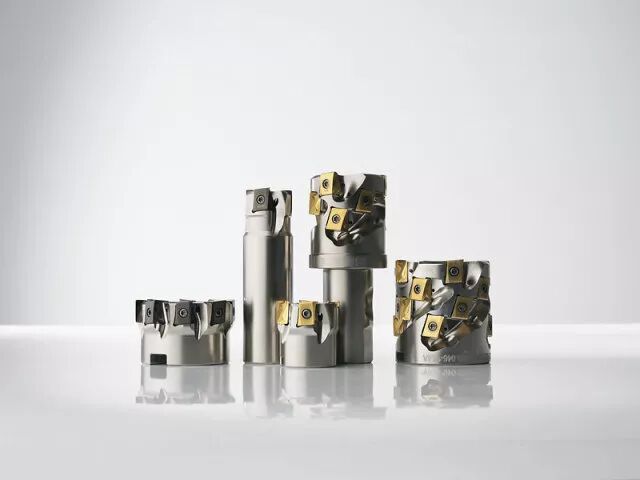

山高最近扩展了 Square T4-12 产品系列，拥有业内最齐全的可更换刀头的长悬伸立装刀片玉米铣刀（直径从 40 mm 至 100 mm（2" 至 4"）不等），因此用户可以灵活选择刀具，从而经济实惠地进行各种粗加工和半精加工应用。新型长悬伸刀具专为航空航天制造商而设计，带有 HSK-

100A 端部接口，可以优化侧铣加工。此外，在需要定制解决方案或第一排刀片圆角断裂的应用场合，它还可以配备可更换刀头。

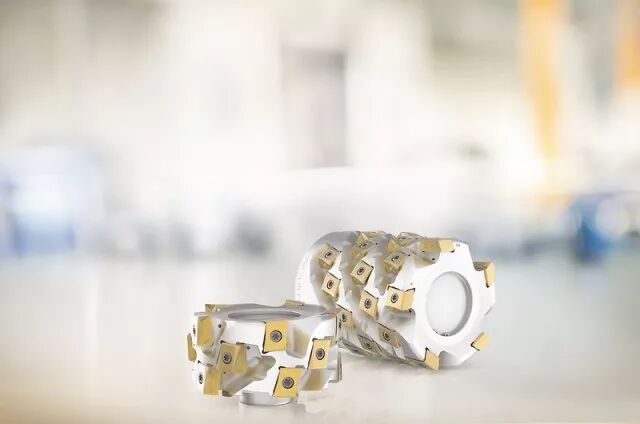

五种用于侧铣的新型 T4-12 玉米铣刀（三种公制和两种英制）采用具有大正前角且可轻快切削的刀片槽型和材质等级，不仅可以轻松加工不锈钢、高温合金等粘性材料，而且还延长了刀具寿命。刀具采用立装多刃刀片，能够实现高效的切屑流，并允许平稳地进行大切深切削（多达 12 mm(0.47")）。

立装方式便于安装刀片螺钉，并且更厚的刀片允许使用更高的速度和更大的进给量。这种安装设计还能将切削力引导至刀片的最厚部位，因此可以提供强大的铣削性能和更大的金属切除率，同时还降低了振动。

系列概览

刀具

• Seco-Capto C6 和
HSK-100A（公制）
• 刀盘式（英制）
• 公制直径 40 mm 至 100 mm
• 英制直径 2" 至 4"
• 切削深度 <= 81 mm (3.18")，最大切削宽度 30% ae

刀片

• 刀尖圆角半径范围 0.8 mm 至 6.3 mm（0.03" 至 0.25"）
• 四个提供 0.8 mm 至4.0 mm（0.03" 至 0.16"）刀尖圆角半径的切削刃
• 两个提供 5.0 mm 和6.3 mm（0.20" 和0.25"）刀尖圆角半径的切削刃
• 八种适用于所有材料类型的不同材质等级

注意！

对于粗加工，可更换刀头的切向螺旋刀具要求机床
具有较高的额定功率以获得最佳加工效果。

特性与优点

关键特性：

• 长悬伸
• 可更换刀头
• 专门针对粗加工和半精加工进行了优化
• 特别适用于粘性材料加工
• 先进的刀片槽形和材质等级
• 易于使用

主要优点：

• 成本效益高
• 出色的多功能性
• 稳定性
• 更高的金属切除率
• 刀具寿命更长

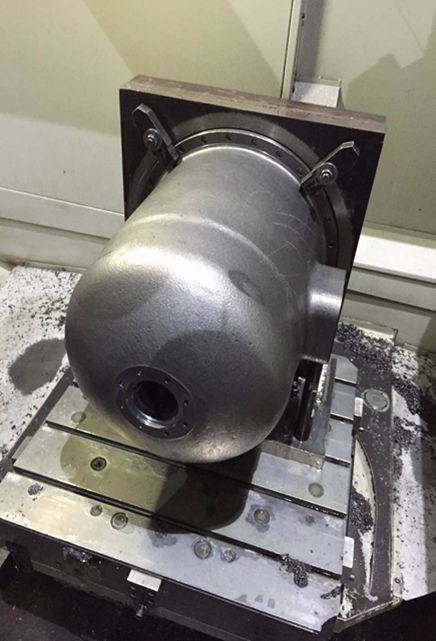

加工实例一

工件：壳体

材料：Qt500 (SMG K4)
冷却液：有
应用：粗加工

机床：Feeler FMH800

功率：26 Kw
刀柄：BT50

刀具：R220.94-00050-46-12.3A
刀片：LOEX120708TR-MD13, MK2050

小结：加工效率相比竞争对手提高30%

加工实例二

工件：桁条
材料：钛合金Ti-6Al4v
应用：粗加工

机床：Shin Nippon Koki PS-3A
冷却方式：内冷 70 bars
刀柄：HSK100A
刀具：R220.94-00050-044-12.5A
刀片：LOEX120708TR-M12, MS2050
LOEX120720TR-M12, MS2050 (端部)

切削参数：
Vc=50m/min
fz=0.125/齿
ap=30mm
ae=10.5mm

刀具寿命：100min
